Seria: Budowa domu krok po kroku - kiedy potrzebny jest geodeta? · Część 2

Tyczenie budynku - kilka centymetrów, które mogą kosztować dziesiątki tysięcy złotych

Mapa do celów projektowych gotowa, projekt zaadaptowany, pozwolenie na budowę w ręku. Ekipa wykonawcza czeka na plac budowy. Zanim jednak wjadą koparki i polecą pierwsze łopaty piachu, na działce musi pojawić się geodeta z tyczeniem budynku. To moment, w którym projekt narysowany w programie CAD zamienia się w fizyczne, precyzyjne punkty na ziemi.

I to właśnie ten etap potrafi zdecydować o tym, czy budynek stanie w odpowiednim miejscu, z odpowiednimi odległościami od granic i na właściwej wysokości - czy też stanie się źródłem kosztownych problemów na kolejnych etapach budowy. Kilka centymetrów błędu potrafi kosztować dziesiątki tysięcy złotych, a czasem uniemożliwić odbiór budynku.

1. Dlaczego prawidłowe tyczenie jest kluczowe?

Tyczenie budynku to fundament dosłowny i przenośny całej inwestycji. Wszystko, co powstanie później - fundamenty, ściany, dach, przyłącza, ogrodzenia - bazuje na punktach wyznaczonych przez geodetę. Błąd popełniony na tym etapie nie znika. Powiela się i narasta wraz z każdą kolejną warstwą budowy.

Najczęstsze konsekwencje nieprawidłowego tyczenia to między innymi:

  • Niezachowane odległości od granic - brak zgodności z projektem i prawem budowlanym, konieczność wstrzymania budowy,
  • Zła wysokość poziomu podłogi - problemy z odwodnieniem, spływem wód opadowych, dopasowaniem przyłączy,
  • Kolizja z projektowanymi sieciami lub istniejącym uzbrojeniem terenu,
  • Konieczność przeprojektowania zagospodarowania działki, dojść, dojazdów, miejsc postojowych,
  • W skrajnych przypadkach - problem z odbiorem budynku po zakończeniu prac.

Dlatego warto powierzyć tyczenie sprawdzonemu geodecie z doświadczeniem właśnie w tym rodzaju prac. To nie jest usługa, przy której należy oszczędzać kilkaset złotych - koszt późniejszych korekt jest nieporównywalnie wyższy.

Prawidłowe tyczenie wymaga biegłości w obsłudze wszystkich nowoczesnych urządzeń pomiarowych - nie tylko odbiornika GNSS, ale przede wszystkim tachimetru elektronicznego oraz niwelatora. Każde z tych urządzeń ma inne zastosowanie i inną dokładność.

Wytyczenie budynku wyłącznie odbiornikiem GNSS niosłoby ze sobą zbyt duże błędy. Dokładność pomiaru poziomego przy użyciu GNSS to około 3 cm, a pomiaru wysokościowego - około 5 cm. To dokładność w zupełności wystarczająca do większości typowych prac geodezyjnych (jak np. pomiar granic czy inwentaryzacja sieci), ale niewystarczająca przy tyczeniu budynku.

Dlatego pomiar GNSS wykorzystuje się tylko do założenia bazy - czyli punktów odniesienia na działce. Precyzyjne wyznaczenie już samych elementów budynku realizuje się przy użyciu niwelatora i tachimetru, które pozwalają określić położenie z dokładnością nie pojedynczych centymetrów, lecz milimetrów.

2. Wszystko zaczyna się od projektu

Tyczenie nie zaczyna się na działce - zaczyna się przy biurku. Od skrupulatnej analizy materiałów z projektu budowlanego, które geodeta musi otrzymać od inwestora lub bezpośrednio od projektanta. Kluczowe są trzy dokumenty:

  • Projekt Zagospodarowania Terenu (PZT) - pokazuje, gdzie na działce ma stanąć budynek, jakie są jego odległości od granic, sieci i sąsiednich obiektów,
  • Rzut Fundamentów - dokładne wymiary i kształt fundamentów, które faktycznie tyczy się w terenie,
  • Rzut Parteru - pomaga zweryfikować geometrię i zrozumieć, jak ściany parteru mają się do zarysu fundamentów.

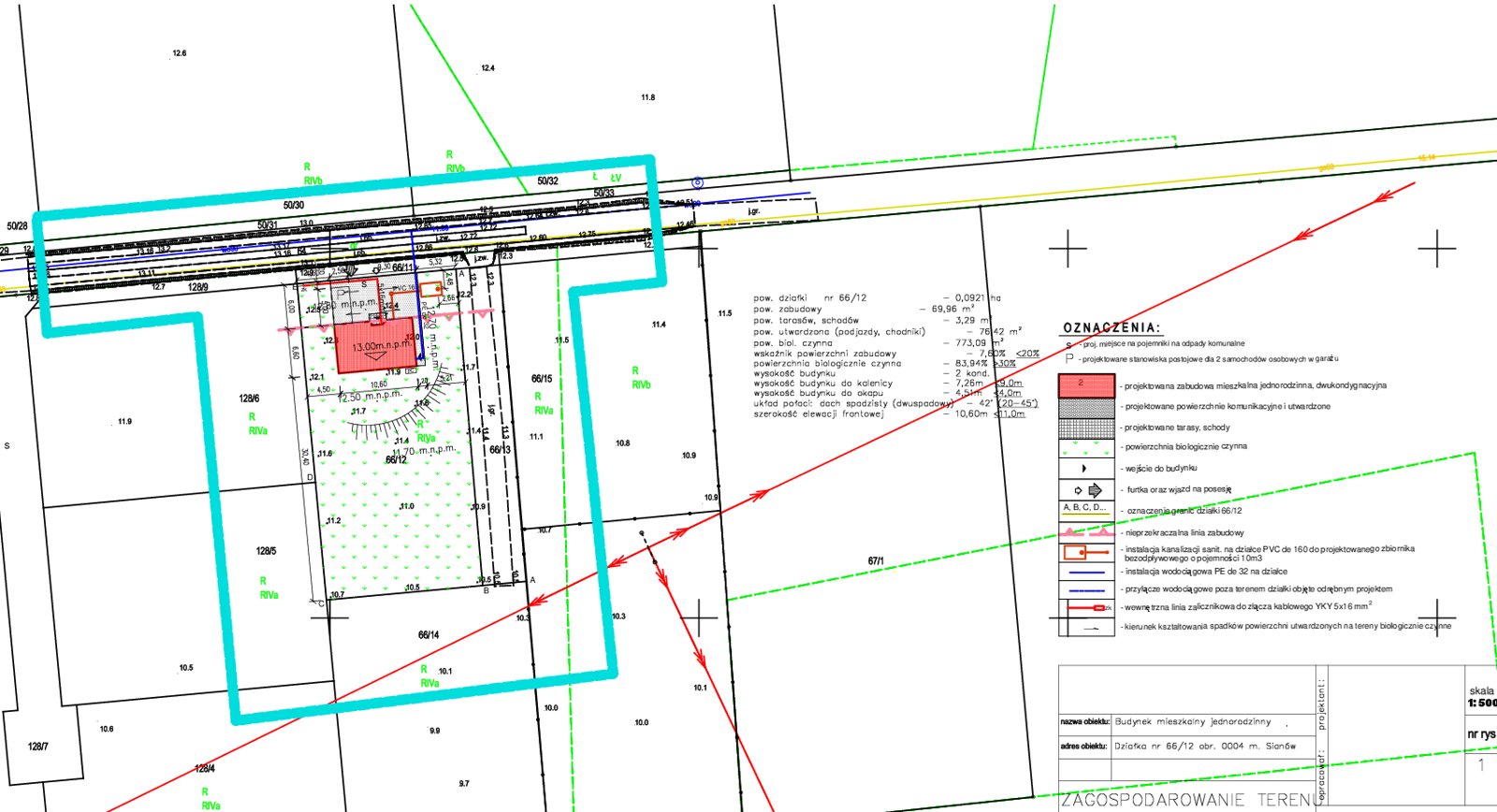

Projekt Zagospodarowania Terenu - usytuowanie budynku na działce z wymiarami od granic
Projekt Zagospodarowania Terenu - pokazuje, gdzie budynek ma się znaleźć na działce i w jakich odległościach od granic.

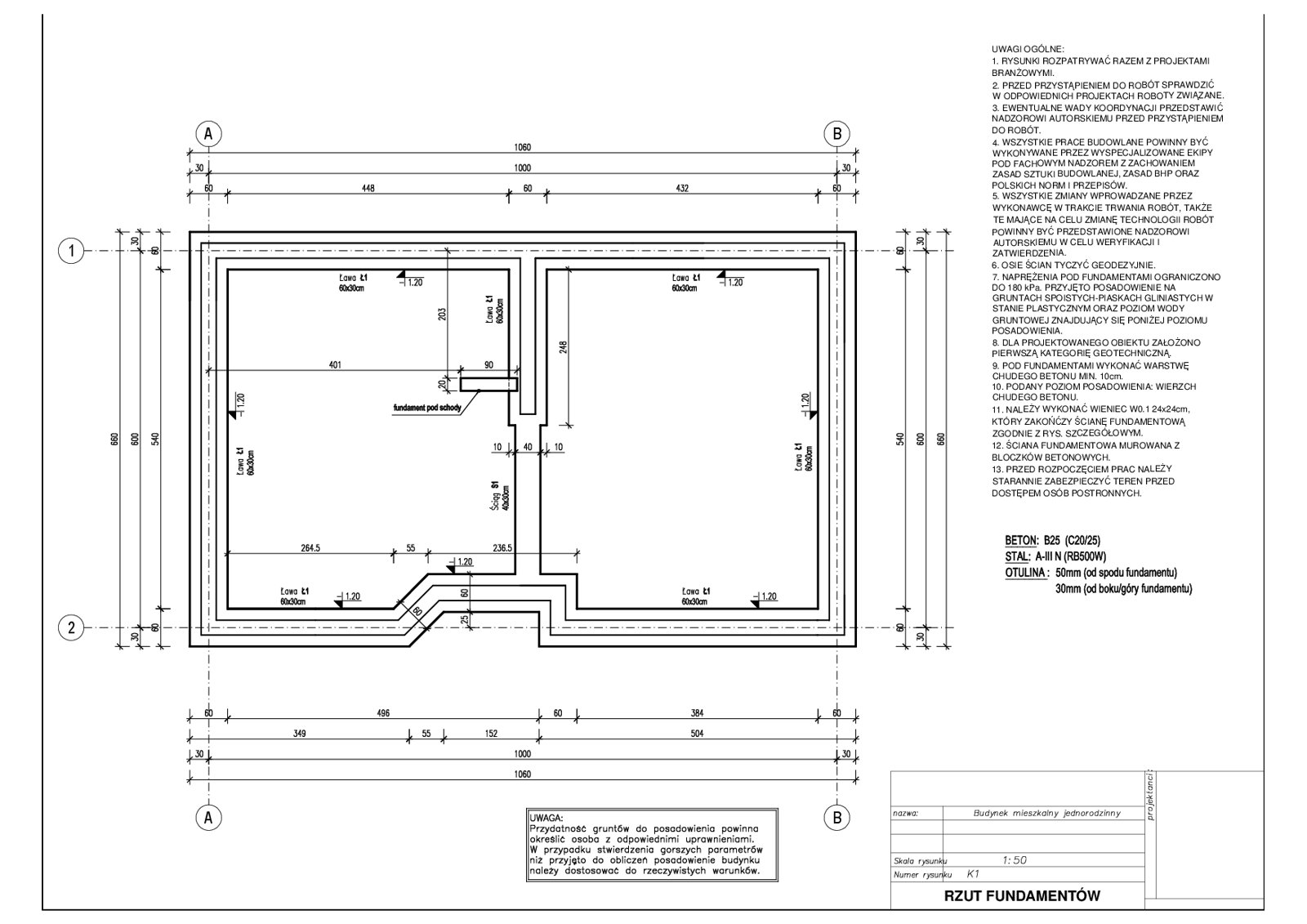

Rzut fundamentów - dokładne wymiary elementów tyczonych w terenie
Rzut fundamentów - na jego podstawie geodeta wyznacza konkretne osie i krawędzie w terenie.

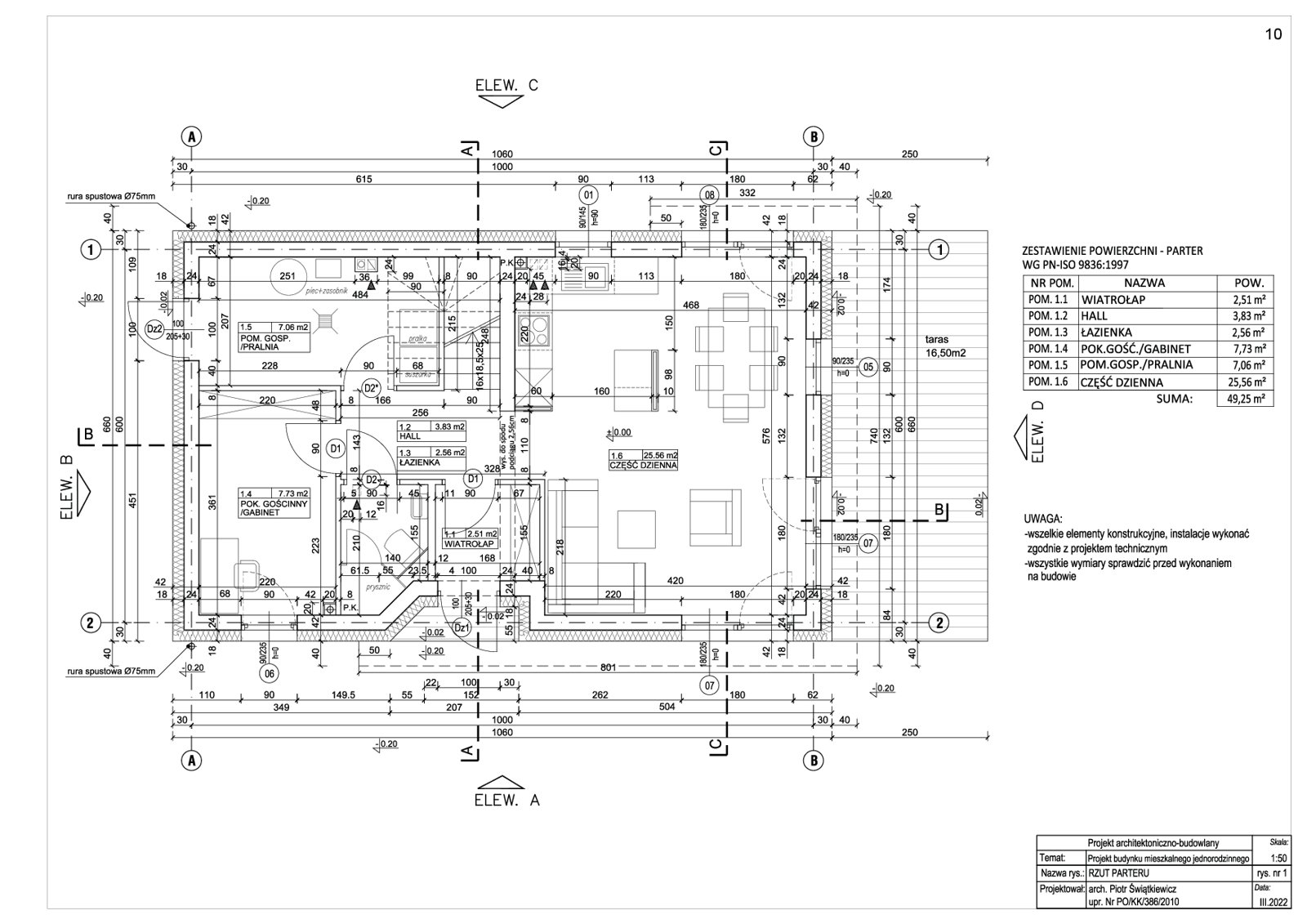

Rzut parteru - geometria ścian pomocna przy weryfikacji zarysu fundamentów
Rzut parteru - pozwala zweryfikować geometrię i prawidłowo powiązać ściany z zarysem fundamentów.

Analiza tych dokumentów pozwala geodecie zbudować cyfrowy model tyczonego budynku i przygotować współrzędne każdego punktu, który później zostanie odłożony w terenie. To praca kameralna, której klient zwykle nie widzi - a której poświęcam często więcej czasu niż samemu wyjazdowi na budowę.

3. Co dokładnie tyczymy? Ustalenia z inwestorem i wykonawcą

Zanim geodeta wyjedzie na działkę, kluczowe jest uzgodnienie zakresu tyczenia z inwestorem i wykonawcą. Chodzi zarówno o liczbę tyczonych elementów, jak i o odpowiedź na pytanie: co konkretnie chcemy zobaczyć w terenie?

Możliwości jest kilka:

  • Osie ścian budynku - najczęstszy wybór przy budowie tradycyjnej murowanej,
  • Zewnętrzne krawędzie budynku - wygodne przy technologiach prefabrykowanych i szkieletowych,
  • Wymiar płyty fundamentowej - jeśli w projekcie przewidziano posadowienie na płycie zamiast tradycyjnych ław.

Każdy wykonawca ma swoje przyzwyczajenia, każda technologia ma swoje wymagania. Dobre ustalenie tego przed wyjazdem w teren oszczędza czas, nerwy i pieniądze - nie tylko geodecie, ale przede wszystkim inwestorowi.

4. Tyczenie krok po kroku - przebieg prac w terenie

Kiedy projekt jest przeanalizowany, a zakres uzgodniony - czas ruszyć na działkę. Tak wygląda typowa kolejność prac przy tyczeniu budynku jednorodzinnego:

Krok 1. Baza GNSS i reper roboczy

Pracę zaczynam od założenia bazy pomiarowej przy użyciu odbiornika GNSS oraz reperu roboczego - punktu wysokościowego, który przez cały okres tyczenia będzie odniesieniem dla wszystkich rzędnych. Baza to punkty, względem których będą wyznaczane wszystkie kolejne elementy - dlatego muszą być stabilne i dobrze zabezpieczone.

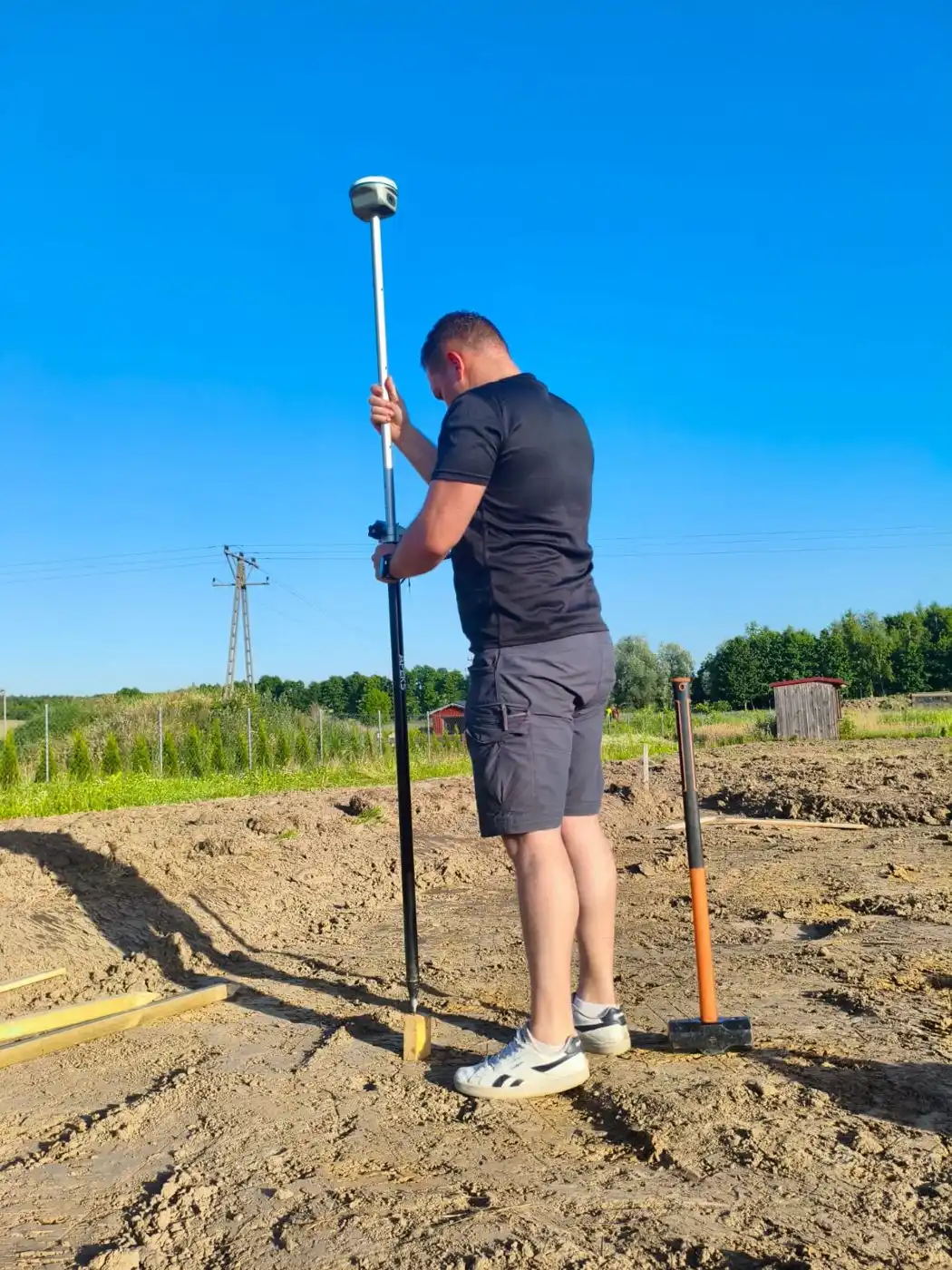

Założenie bazy pomiarowej przy użyciu odbiornika GNSS
Założenie bazy oraz reperu roboczego przy użyciu odbiornika GNSS.

Krok 2. Odsunięcie ław o stałą odległość

Ław ciesielskich nie stawia się dokładnie na linii ścian - inaczej fundamenty przygniotłyby całą konstrukcję. Odsuwa się je od zarysu budynku o stałą, uzgodnioną odległość (typowo 2 m), tak aby ekipa miała miejsce na wykop i dostęp do fundamentów. Tę odległość odkłada się precyzyjnie w terenie.

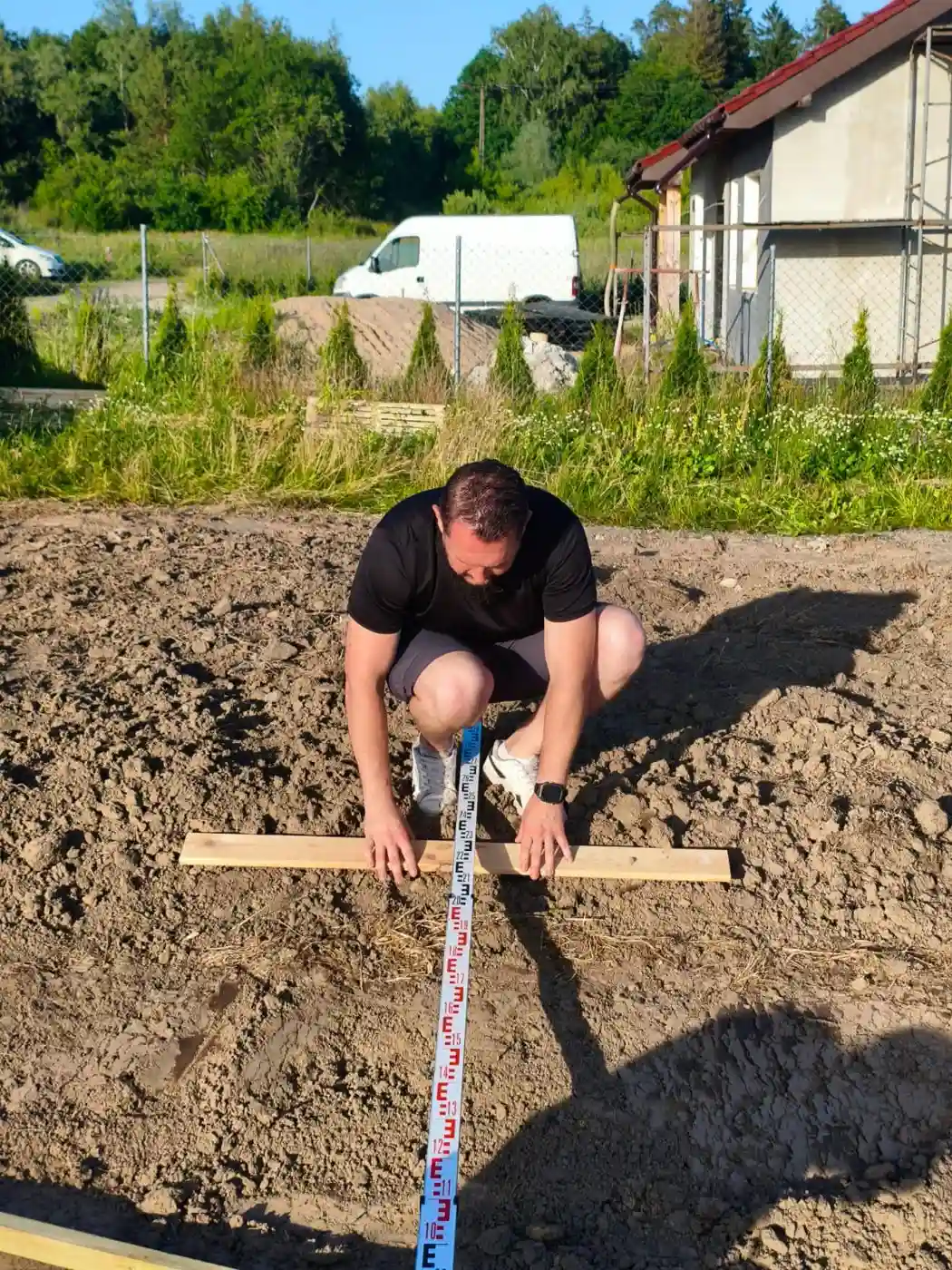

Odsunięcie ław ciesielskich o stałą odległość od zarysu budynku
Odsunięcie ław o stałą odległość - miejsce na wykop pod fundamenty.

Krok 3. Wbicie pali młotem lub palownicą

W wyznaczonych miejscach wbija się drewniane pale - ręcznie młotem lub palownicą mechaniczną, w zależności od gruntu i liczby pali. Pale muszą stać stabilnie - to na nich zostaną przykręcone deski tworzące ławy ciesielskie.

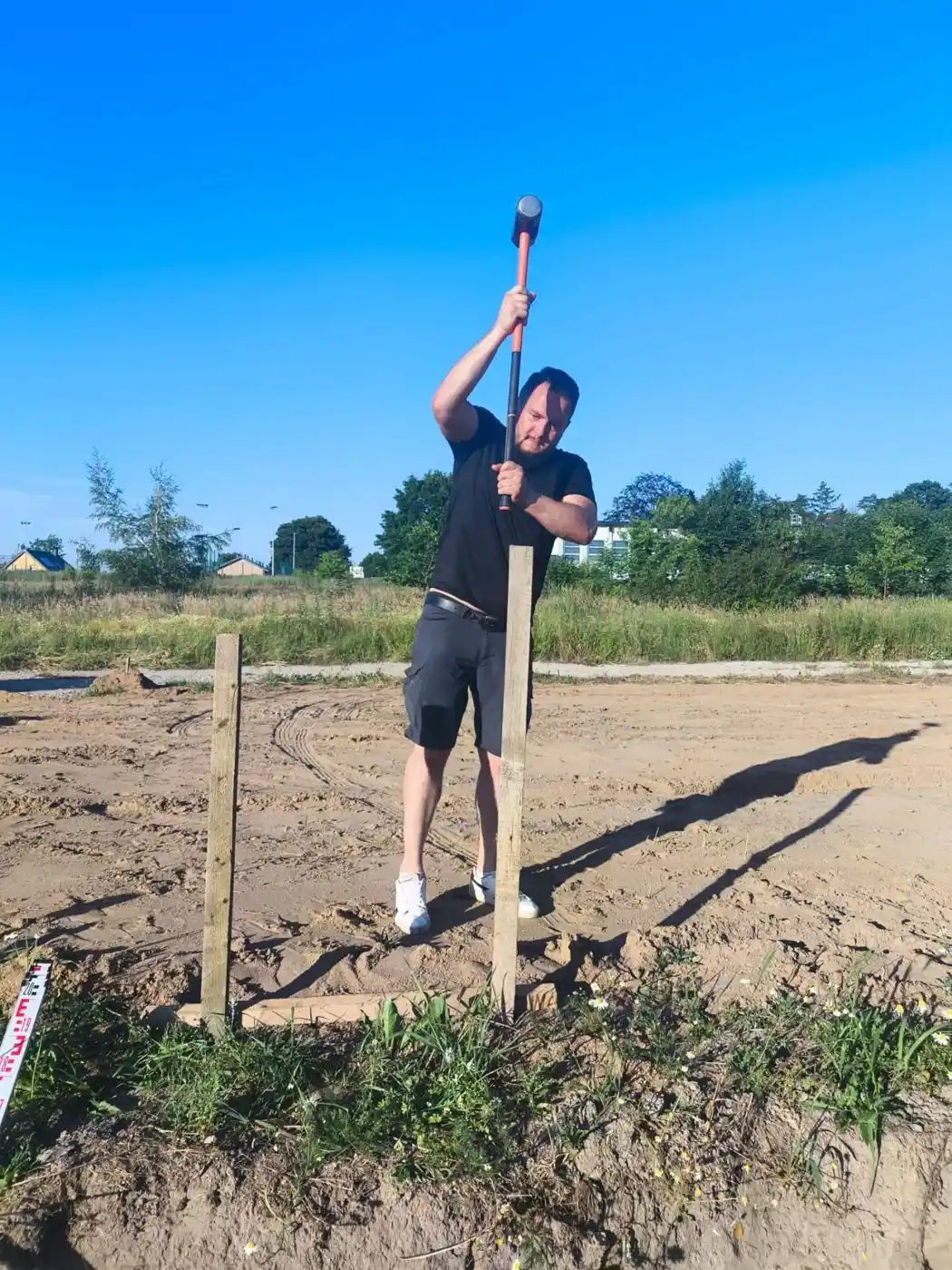

Wbicie drewnianych pali młotem
Wbicie drewnianych pali w stałej odległości od zarysu budynku.

Krok 4. Wysokość projektowanego poziomu podłogi

Za pomocą niwelatora określa się i nanosi na pale wysokość projektowanego poziomu podłogi (tzw. „zero budynku”). To informacja krytyczna - decyduje o wysokości fundamentów, o spływie wód opadowych i o dopasowaniu przyszłych przyłączy. Właśnie tu dokładność musi być milimetrowa, a nie centymetrowa - dlatego wykorzystuje się niwelator, a nie GNSS.

Jeśli układ wysokościowy terenu nie pozwala na bezpośrednie wytyczenie na ławach projektowanego poziomu podłogi, wytycza się precyzyjnie jedną wysokość, podając jednocześnie na szkicu tyczenia różnicę do poziomu projektowanego.

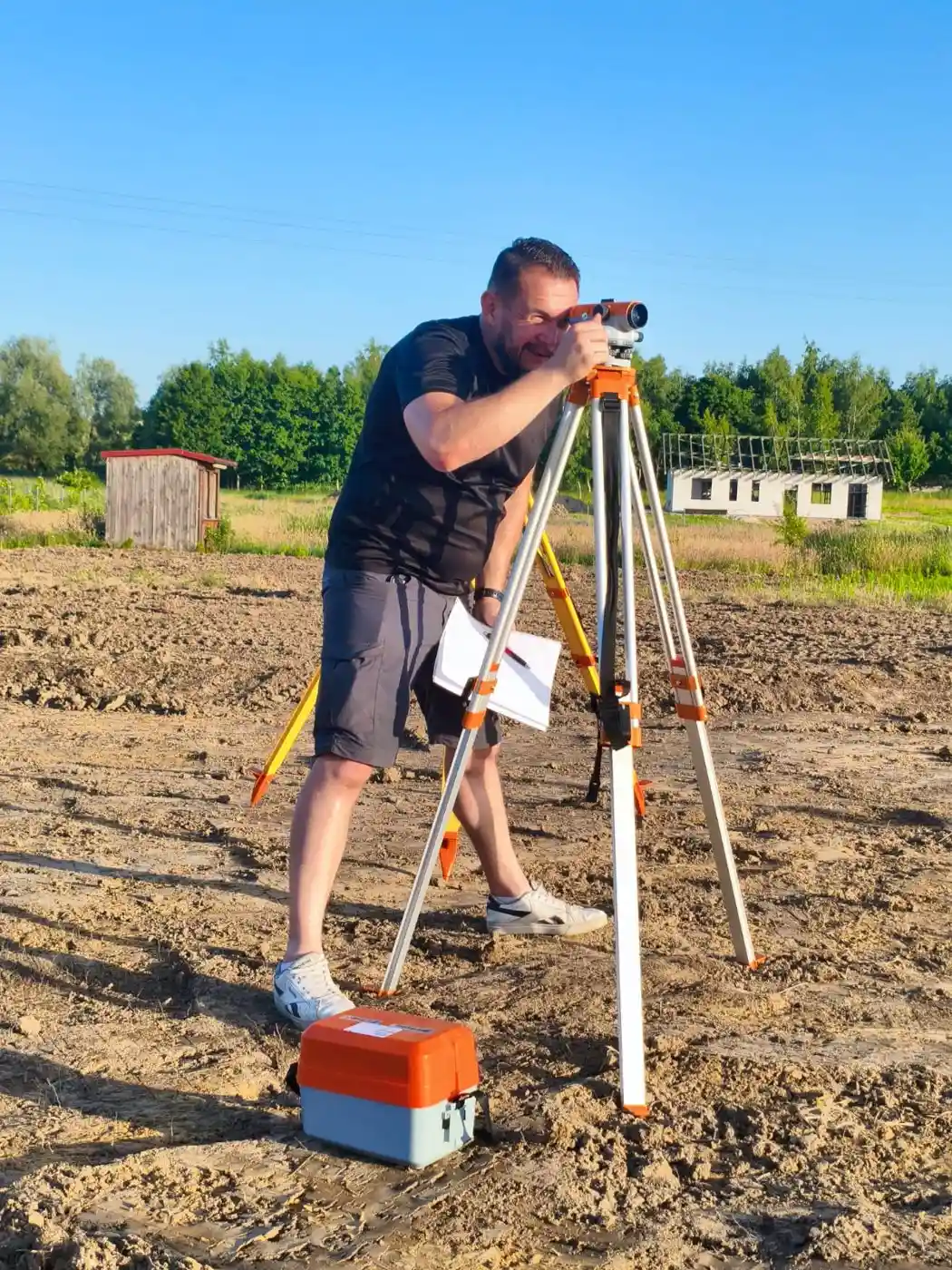

Określenie wysokości projektowanego poziomu podłogi za pomocą niwelatora
Niwelacja i naniesienie wysokości projektowanego poziomu podłogi na pale.

Krok 5. Przykręcenie desek - powstają ławy ciesielskie

Do pali przykręca się poziome deski, dokładnie na naniesionej wcześniej wysokości. Powstają w ten sposób ławy ciesielskie - poziome ramy otaczające obrys budynku, na których zostaną naniesione dokładne położenia osi lub krawędzi.

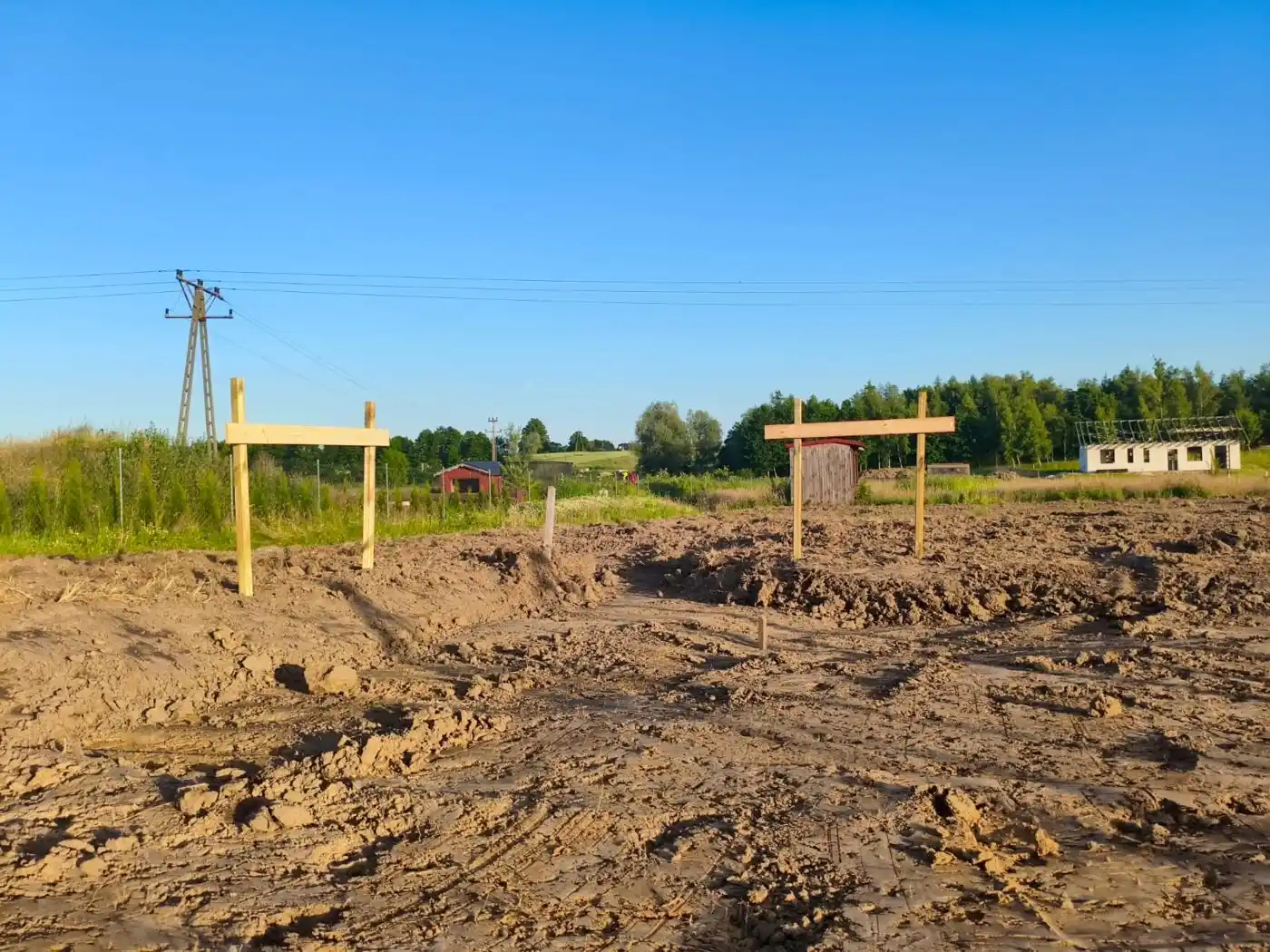

Ławy ciesielskie - deski przykręcone do pali
Gotowe ławy ciesielskie - deski przykręcone do pali na projektowanym poziomie.

Krok 6. Przeniesienie tyczonych elementów na ławy - tachimetr

To najbardziej precyzyjny etap całej pracy. Za pomocą tachimetru elektronicznego określa się z dokładnością milimetrową położenie każdego tyczonego punktu i oznacza je wkrętem wbitym w deskę ławy. Rozciągnięcie sznurków między odpowiadającymi sobie wkrętami pozwala w dowolnym momencie budowy odtworzyć przebieg tyczonych osi lub krawędzi - bez ponownego wzywania geodety.

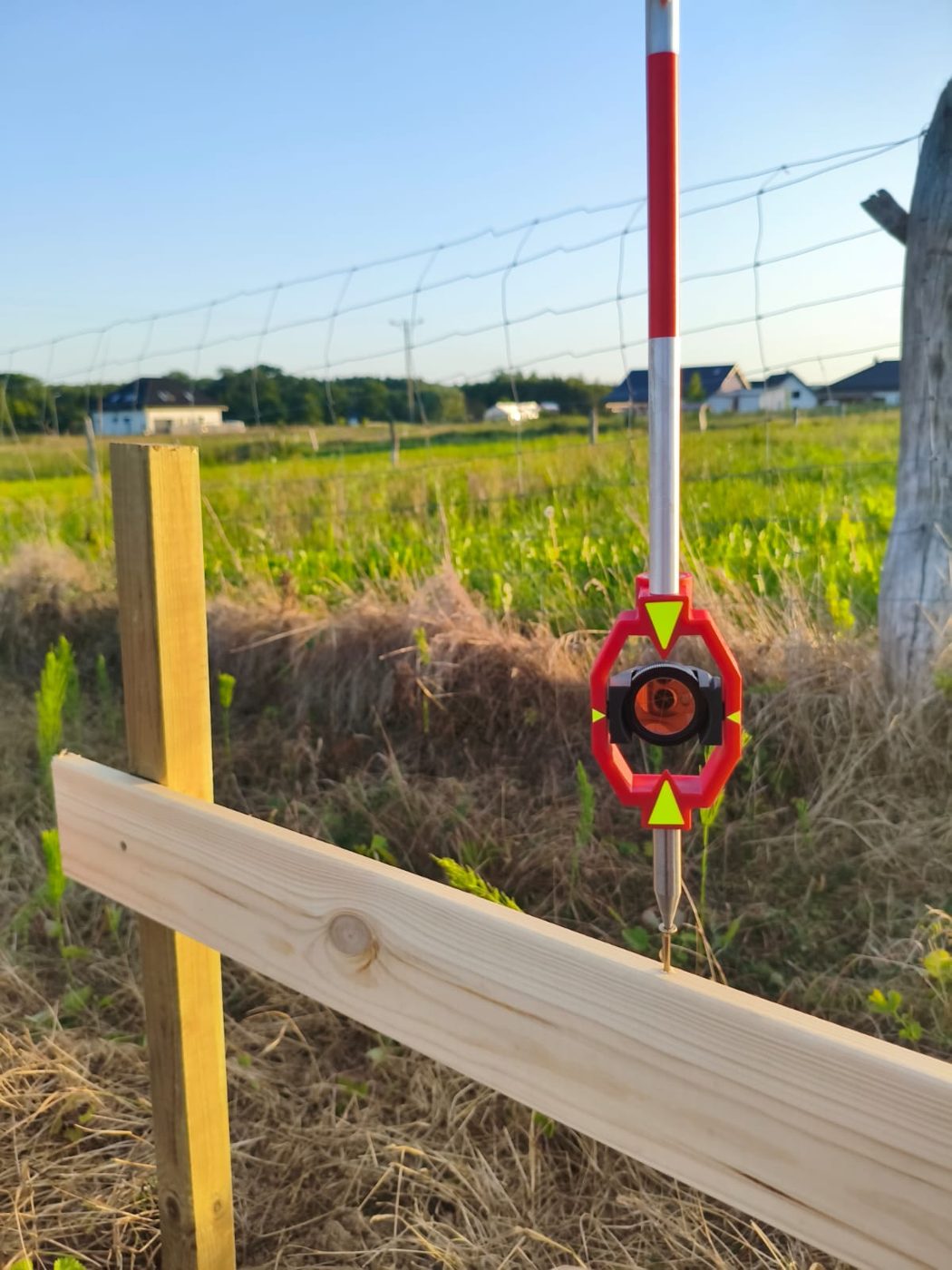

Lustro tachimetru na ławie ciesielskiej - precyzyjne wyznaczenie położenia wkrętu
Lustro tachimetru na ławie - precyzyjne wyznaczenie miejsca na wkręt.

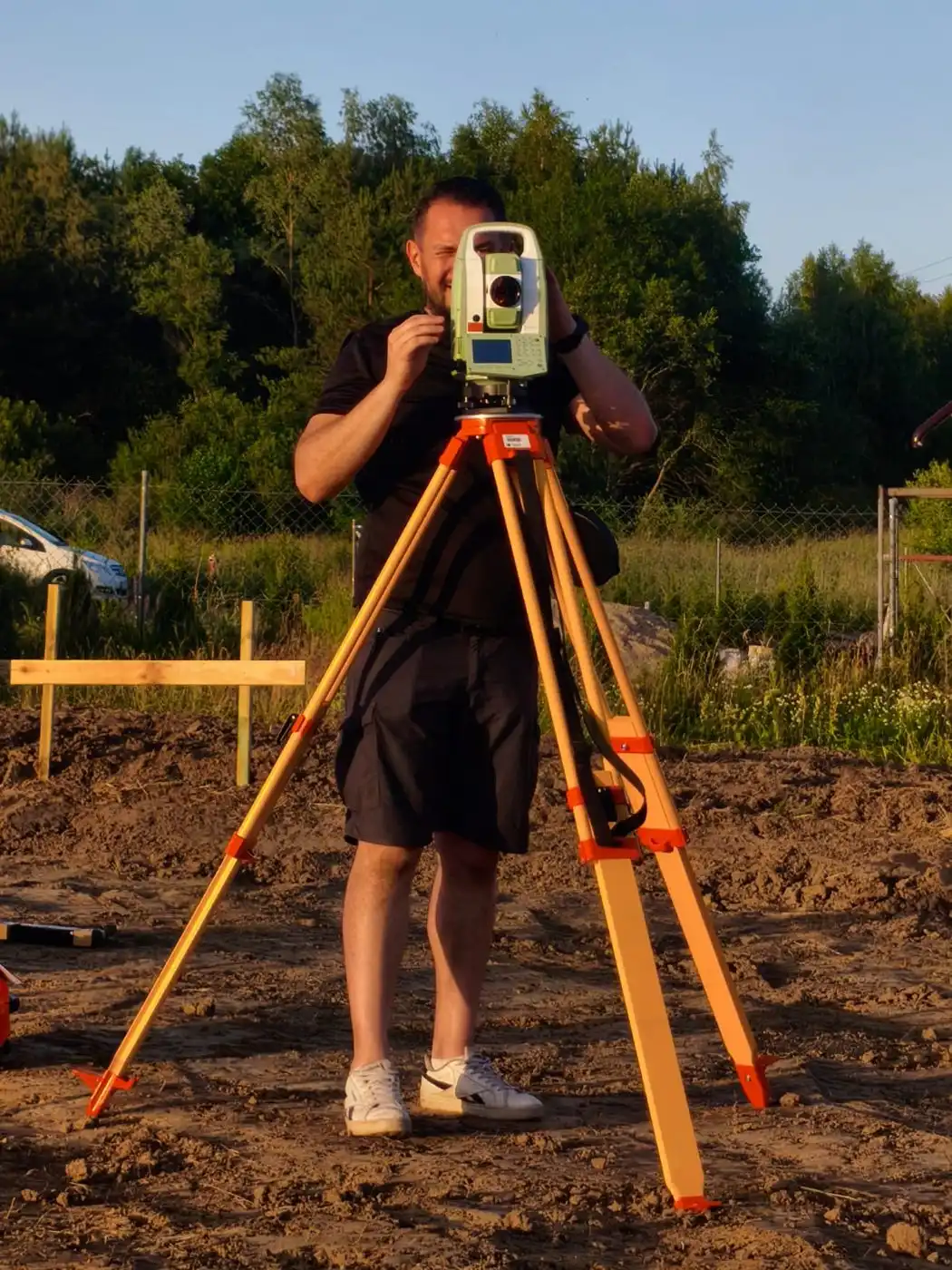

Geodeta obsługujący tachimetr elektroniczny podczas tyczenia
Tachimetr elektroniczny - narzędzie decydujące o milimetrowej dokładności tyczenia.

5. Wielokrotna i niezależna kontrola

Precyzja tachimetru to jedno - ale nawet najlepszy sprzęt nie zwalnia geodety z obowiązku niezależnej kontroli wyników pomiaru. Właśnie na tym polega różnica między doświadczonym wykonawcą a kimś, kto tyczy „na styk”.

Podstawowa kontrola to pomiar odległości między wytyczonymi wkrętami taśmą stalową. Wynik z taśmy porównuje się z wymiarem z projektu - jeśli oba się zgadzają co do milimetrów, tyczenie zostało wykonane prawidłowo. Jeśli nie - trzeba wrócić do pomiaru tachimetrem i znaleźć przyczynę.

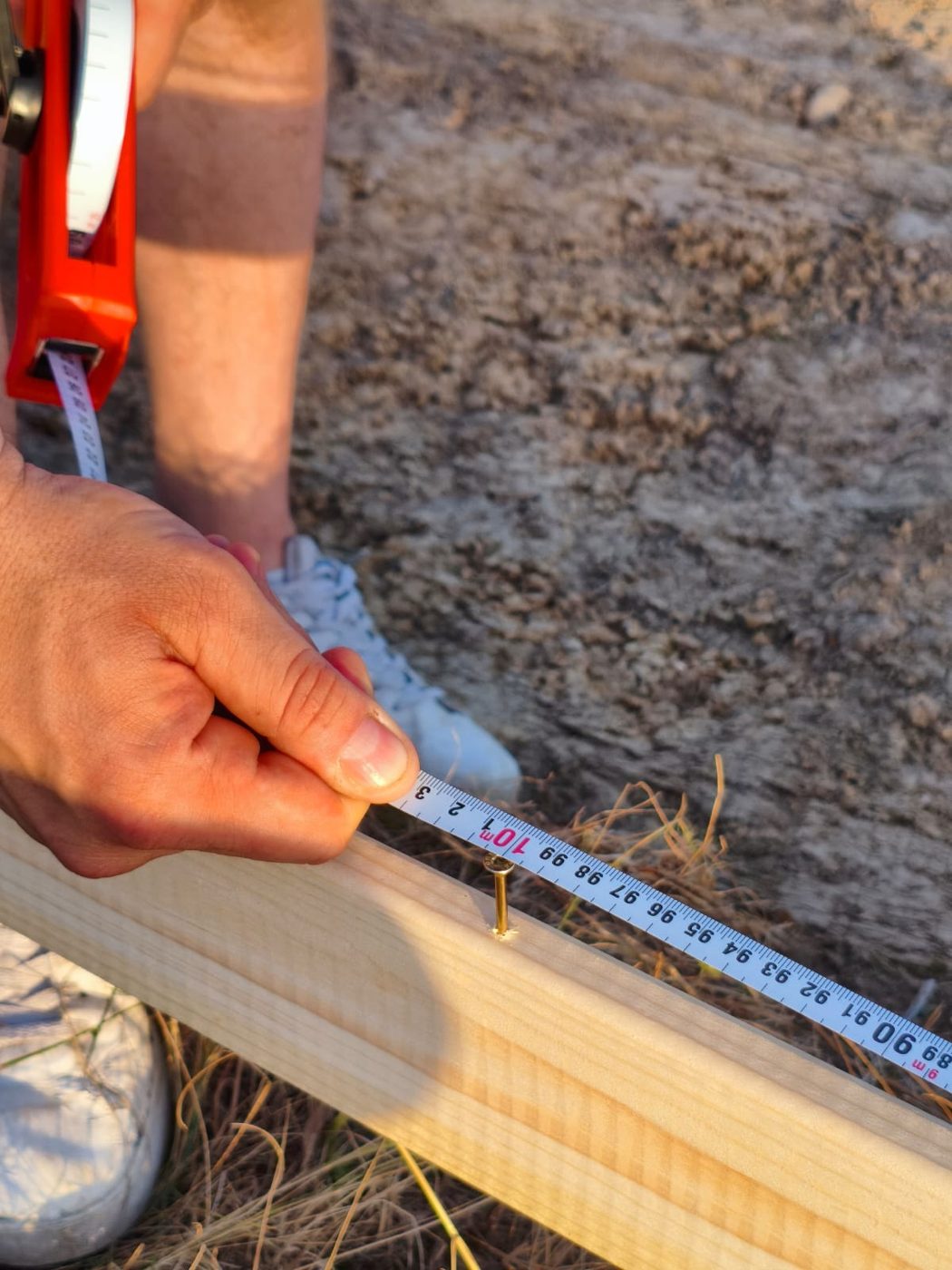

Kontrolny pomiar odległości między wkrętami taśmą stalową - zbliżenie
Kontrolny pomiar taśmą stalową - niezależna weryfikacja pracy tachimetru.

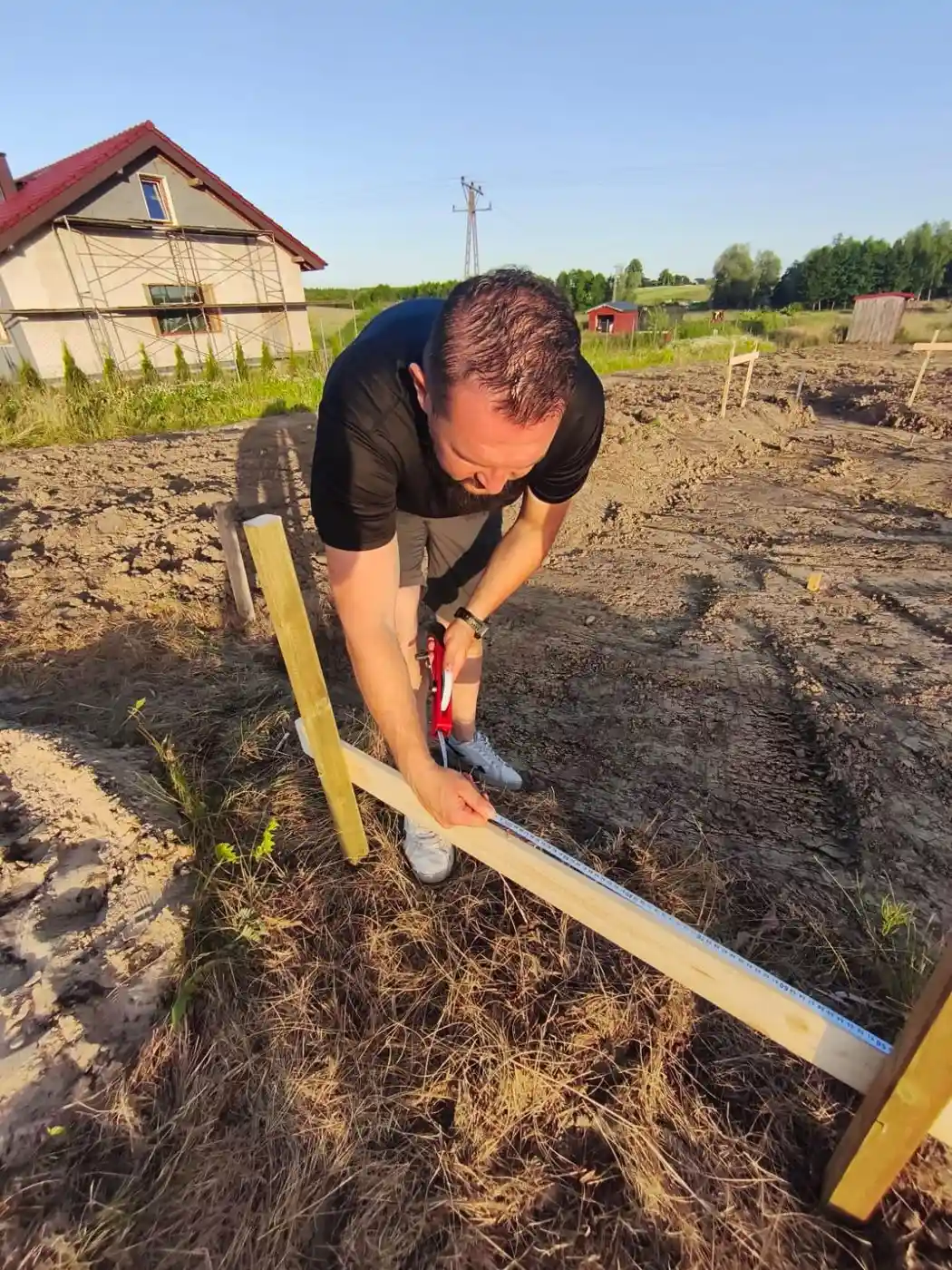

Pomiar kontrolny odległości między wytyczonymi wkrętami taśmą stalową
Porównanie odległości z wymiarem projektowym - kluczowa kontrola dokładności.

Drugi rodzaj kontroli to pomiar odległości od tyczonych elementów do granic działki lub sąsiednich budynków - jeśli projekt określa te odległości wprost. Dzięki temu zyskujemy pewność, że budynek nie tylko ma prawidłowe wymiary, ale też stoi we właściwym miejscu na działce - a to często ważniejsze niż milimetrowa dokładność samych ścian.

Dobra praktyka: każdy tyczony element sprawdzam co najmniej dwoma niezależnymi metodami. To zajmuje więcej czasu - ale eliminuje ryzyko drogich pomyłek na budowie.

Podsumowanie - efekt końcowy

Efektem prawidłowo wykonanego tyczenia są gotowe ławy ciesielskie otaczające obrys budynku - z wbitymi wkrętami wyznaczającymi osie lub krawędzie i z jasno oznaczonym poziomem projektowanej podłogi. Od tej chwili ekipa wykonawcza może w każdej chwili odtworzyć przebieg ścian, po prostu rozciągając sznurki między odpowiednimi wkrętami.

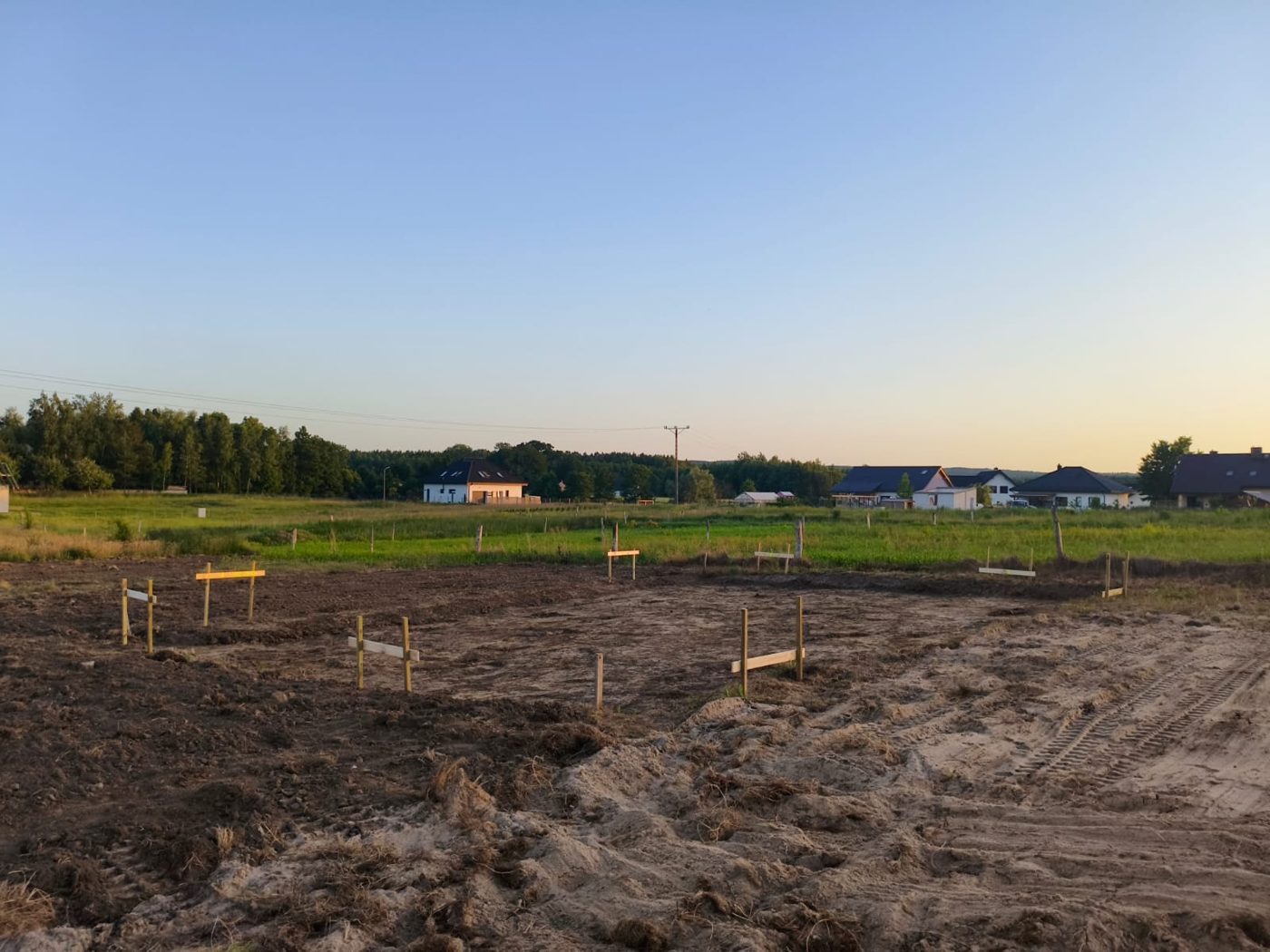

Gotowe ławy ciesielskie po zakończeniu tyczenia budynku
Efekt końcowy - gotowe ławy ciesielskie otaczające obrys projektowanego budynku.

Drugim elementem, który klient otrzymuje ode mnie po zakończeniu prac, jest szkic tyczenia - dokument przekazywany wykonawcy, zawierający wymiary budynku, wysokość projektowanego poziomu podłogi (tzw. „zero”), odczyty z niwelatora oraz odsunięcie ław od zarysu budynku. To praktyczna instrukcja, na której opiera się dalsza praca ekipy budowlanej.

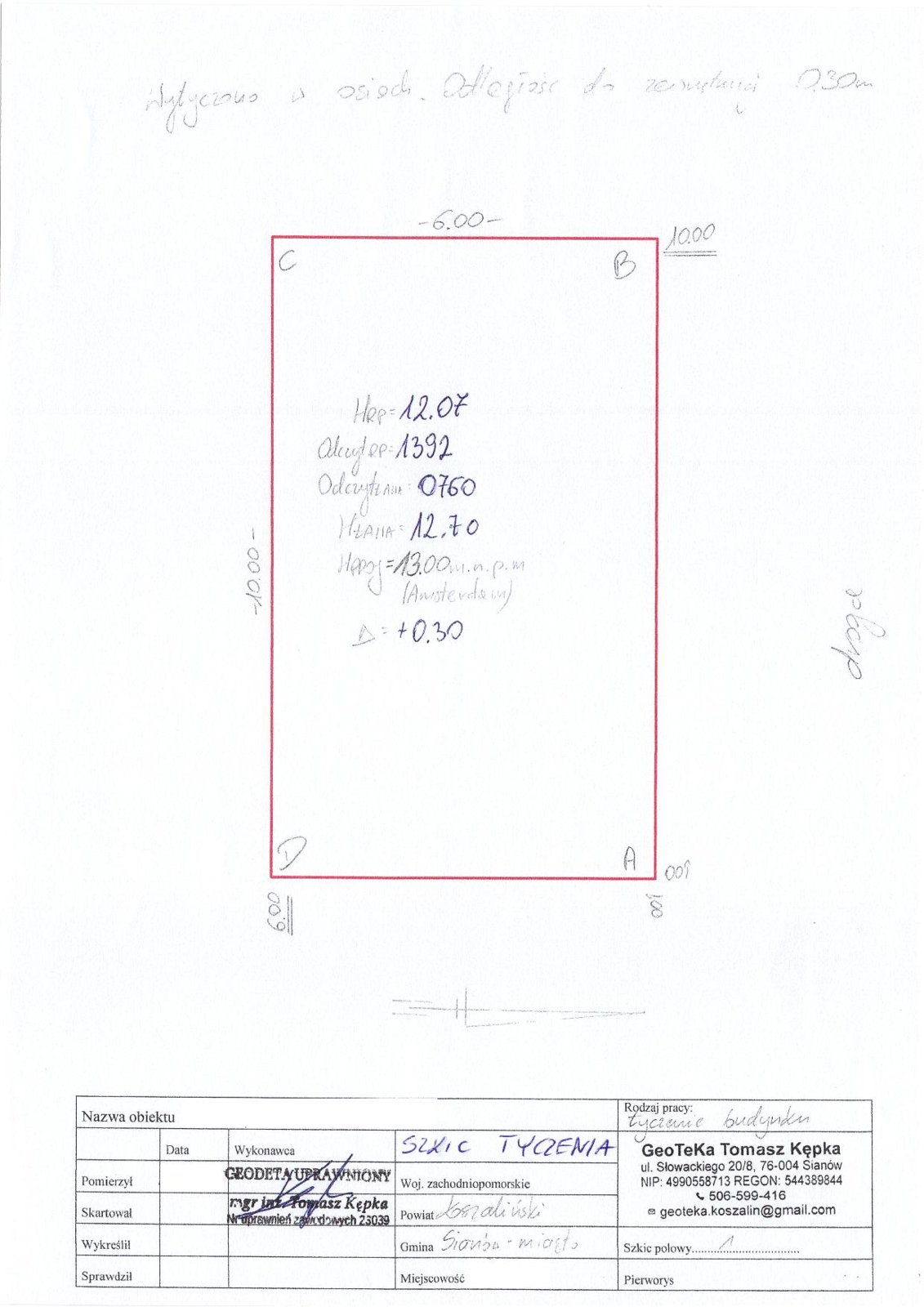

Szkic tyczenia budynku - dokument przekazywany wykonawcy
Szkic tyczenia - dokument przekazywany wykonawcy z wymiarami, rzędnymi i odsunięciem ław.

Tyczenie budynku to jeden z tych etapów budowy, którego nie widać po zakończeniu inwestycji - bo pale zostają wyciągnięte, a ławy rozebrane. Ale to właśnie od tej niewidocznej pracy zależy, czy budynek stanie tam, gdzie powinien, na właściwej wysokości i z zachowaniem wszystkich wymaganych odległości.

W kolejnej części serii „Budowa domu krok po kroku - kiedy potrzebny jest geodeta?” opowiem o inwentaryzacji powykonawczej - bez której nie ma możliwości odbioru budynku i zamieszkania w nim.
