Mapa zasadnicza bez tajemnic

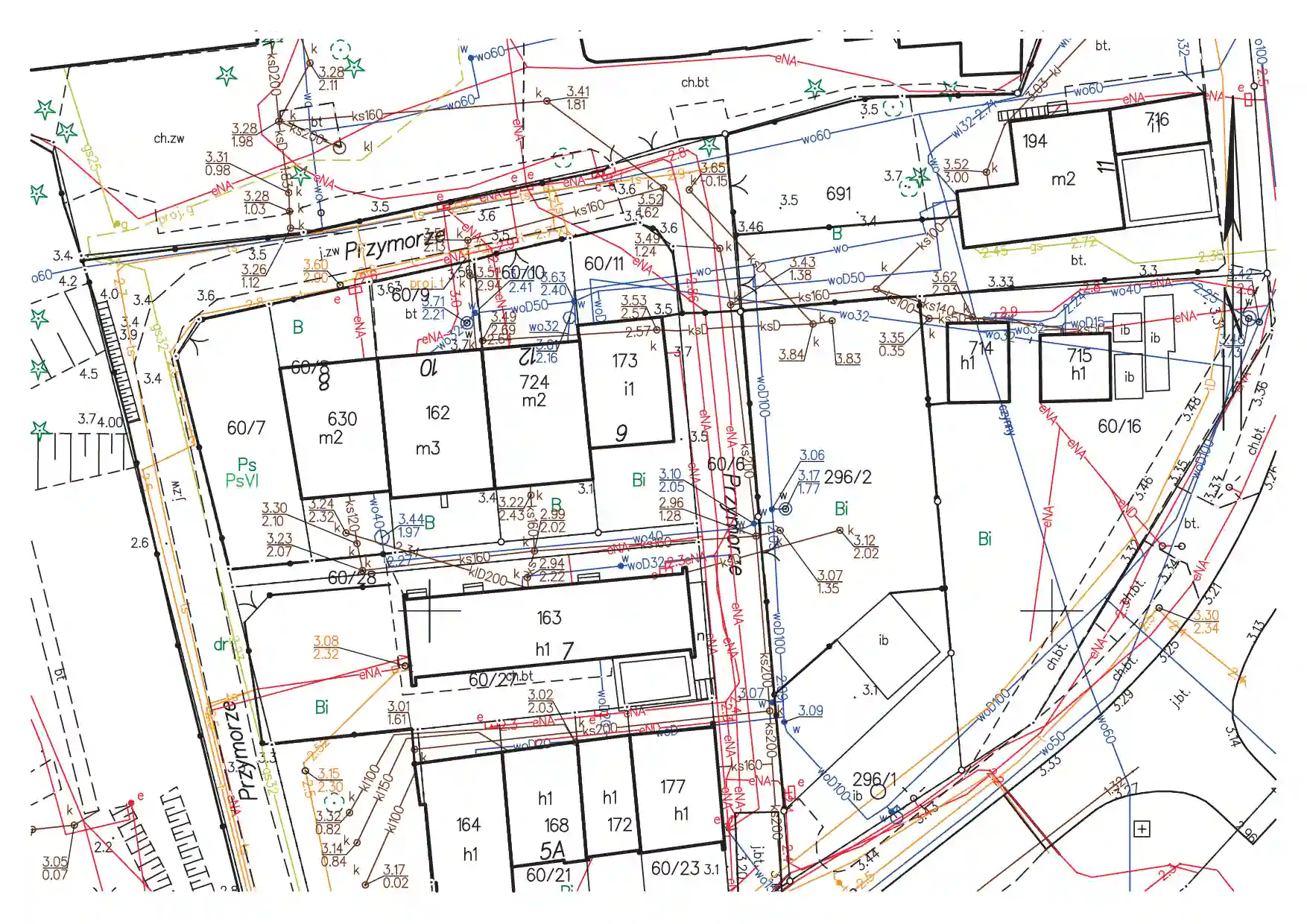

„Co to za kreska?”. To jedno z najczęstszych pytań, jakie słyszę, kiedy klient po raz pierwszy patrzy na mapę zasadniczą swojej działki. Na pierwszy rzut oka wygląda ona jak skomplikowany plan miasta: linie, punkty, symbole, skróty, liczby, budynki, drzewa, studzienki, przewody. Im więcej infrastruktury na działce, tym większy kartograficzny chaos.
Tyle że ten chaos jest pozorny. Każdy element mapy zasadniczej ma swoje znaczenie, a jeżeli wiesz, czego szukać, odczytasz z niej naprawdę dużo informacji o działce i jej otoczeniu. Poniżej tłumaczę najważniejsze elementy prostym językiem - bez znajomości geodezyjnych oznaczeń.
1. Czym właściwie jest mapa zasadnicza?
Mapa zasadnicza to wielkoskalowe opracowanie kartograficzne przedstawiające najważniejsze informacje o danym terenie. W odróżnieniu od mapy ewidencyjnej nie ogranicza się do granic działek, budynków, użytków i klas gruntów. Pokazuje znacznie więcej tego, co faktycznie znajduje się w terenie - między innymi elementy uzbrojenia terenu oraz różnego rodzaju obiekty topograficzne.
Zgodnie z obowiązującymi przepisami mapa zasadnicza jest wizualizacją kartograficzną generowaną na podstawie państwowych baz danych. Podstawową skalą jest 1:500, a zakres treści oraz sposób przedstawiania poszczególnych elementów określają standardy techniczne.
W praktyce oznacza to jedno: mapa zasadnicza ma pokazać znacznie więcej niż tylko to, gdzie przebiegają granice działek. I właśnie dlatego jest tak przydatna przy planowaniu inwestycji.
2. Mapa ewidencyjna a mapa zasadnicza - czym się różnią?
Jeżeli czytałeś mój wcześniejszy artykuł „Mapa ewidencyjna bez tajemnic”, wiesz już, że mapa ewidencyjna pokazuje między innymi granice działek, ich numery, budynki, użytki gruntowe i kontury klasyfikacyjne. Mapa zasadnicza także zawiera te informacje, ale idzie o krok dalej.
Można przyjąć bardzo uproszczoną zasadę:
- Mapa ewidencyjna odpowiada na pytanie: „jak podzielony jest teren i co znajduje się w ewidencji gruntów?”.
- Mapa zasadnicza odpowiada na pytanie: „co znajduje się na tym terenie i jakie elementy infrastruktury są zinwentaryzowane?”.
To oczywiście uproszczenie, bo mapa zasadnicza jest wizualizacją danych z kilku państwowych baz, a jej dokładna zawartość zależy również od skali i dostępnych danych.
3. Co właściwie znajduje się na mapie zasadniczej?
Najłatwiej podzielić jej treść na kilka grup:
- Obiekty budowlane - budynki, inne obiekty budowlane, elementy budowli.
- Obiekty topograficzne - drzewa i grupy drzew, ogrodzenia, bramy i furtki, chodniki, krawężniki, schody, elementy komunikacji, różne urządzenia terenowe.
- Uzbrojenie terenu - wodociągi, kanalizacja, gazociągi, sieci elektroenergetyczne, telekomunikacyjne, ciepłownicze oraz inne przewody i urządzenia.
- Informacje o terenie - punkty wysokościowe, elementy rzeźby terenu, dane pozwalające określić przestrzenne położenie obiektów.
- Punkty osnowy geodezyjnej - punkty podstawowej i szczegółowej osnowy poziomej, punkty osnowy wysokościowej oraz punkty osnów pomiarowych.
I właśnie tu zaczyna się najciekawsza część.
4. Co oznaczają te przewody i ich opisy?
To jeden z najważniejszych elementów mapy zasadniczej. Jeżeli planujesz budowę domu, garażu, przyłącza albo większe prace ziemne, informacja o istniejącym uzbrojeniu terenu może mieć ogromne znaczenie.
Dane o sieciach gromadzone są w bazie GESUT - geodezyjnej ewidencji sieci uzbrojenia terenu. Każdy rodzaj sieci ma przypisaną literę, którą znajdziesz przy przewodzie na mapie:
| Litera | Rodzaj sieci | Typy przewodów |
|---|---|---|
| w | Sieć wodociągowa | przewód ogólny lub lokalny |
| k | Sieć kanalizacyjna | ogólnospławna, deszczowa, sanitarna, przemysłowa, lokalna |
| e | Sieć elektroenergetyczna | najwyższego, wysokiego, średniego lub niskiego napięcia |
| g | Sieć gazowa | wysokiego, podwyższonego średniego, średniego lub niskiego ciśnienia |
| c | Sieć ciepłownicza | wysokiego lub niskiego parametru ciepła |
| t | Sieć telekomunikacyjna | światłowód lub inne |
| s | Sieć specjalna | benzynowa, naftowa, inna |
| x | Sieć niezidentyfikowana | brak podziału na typy |
W praktyce na mapie zobaczysz opisy typu wo60 (wodociąg), ks160 albo kd200 (kanalizacja sanitarna i deszczowa), gs25 (gazociąg średniego ciśnienia), eNA (energia niskiego napięcia) czy tA (telekomunikacja). Litera mówi, co to za sieć, reszta - jaki ma parametr.
5. Sama kreska to jeszcze nie wszystko
Przewód na mapie to linia, ale obok niej znajdują się dodatkowe oznaczenia. To właśnie one mówią najwięcej:
- rodzaj sieci - wodociągowa, kanalizacyjna, gazowa, elektroenergetyczna i tak dalej,
- średnica przewodu - podawana w milimetrach, np. 32, 110, 400,
- stan eksploatacji - czynny albo nieczynny,
- rzędne - wysokości charakterystycznych punktów przewodu.
Często dopiero opis obok przewodu pozwala prawidłowo zinterpretować to, co widać na mapie. Ta sama kreska bez opisu bywa myląca.
6. Studzienka, właz, zasuwa, hydrant - małe symbole o dużym znaczeniu
Przewody to tylko połowa historii. Na mapie zasadniczej przedstawiane są również urządzenia związane z sieciami. Poniżej najczęściej spotykane obiekty GESUT wraz z ich znakami umownymi, czyli dokładnie tym, co zobaczysz na mapie:
| Znak umowny | Obiekt |
|---|---|
 | Zasuwa lub zawór na sieci wodociągowej |
 | Hydrant |
 | Studnia zwykła |
 | Studnia głębinowa |
 | Studnia kanalizacyjna |
 | Kratka ściekowa |
 | Osadnik, szambo |
 | Szafa elektroenergetyczna lub kontener |
 | Stacja transformatorowa |
 | Latarnia |
 | Szafa gazowa lub kontener |
Hydrant, zasuwa, studnia czy szafka to na mapie punkty przedstawione znakami umownymi. Dla osoby spoza branży wiele z nich wygląda podobnie - dla geodety każdy oznacza konkretny rodzaj obiektu.
I tu ważna uwaga: nie należy interpretować symbolu wyłącznie na podstawie jego wyglądu. Znaczenie ma również opis, legenda i kontekst całej sieci.
7. Dlaczego na mapie zasadniczej są drzewa?
Pytanie brzmi banalnie: po co geodeta ma mierzyć drzewo? A jednak drzewa i inne elementy zagospodarowania terenu są przedstawiane w danych topograficznych bazy BDOT500. Baza rozróżnia nawet drzewo liściaste i drzewo iglaste, a obok nich zadrzewienia, tereny zalesione czy trawniki.
Oto najczęściej spotykane obiekty topograficzne mapy zasadniczej wraz z ich znakami umownymi:
| Znak umowny | Obiekt |
|---|---|
 | Schody przy budynku |
 | Taras |
 | Wiata |
 | Zbiornik lub silos |
 | Ogrodzenie trwałe |
 | Brama |
 | Furtka |
 | Jezdnia |
 | Krawężnik |
 | Chodnik |
 | Droga dla rowerów |
 | Obszar utwardzony |
 | Zadrzewienie, zakrzewienie |
 | Trawnik |
 | Drzewo liściaste |
 | Drzewo iglaste |
Dla właściciela działki ma to bardzo praktyczne znaczenie. Przy projektowaniu domu, garażu, drogi wewnętrznej, ogrodzenia czy przyłącza informacja o istniejących elementach zagospodarowania bywa dla projektanta kluczowa.
8. Ogrodzenie na mapie nie zawsze oznacza granicę działki
To bardzo ważne rozróżnienie. Na jednej mapie zobaczysz dwie różne informacje: granicę działki oraz ogrodzenie trwałe. To niekoniecznie jest ta sama linia.
Płot nie musi stać dokładnie na granicy. Może być odsunięty, mógł też zostać postawiony wiele lat temu bez wyznaczenia granicy przez geodetę. Pisałem o tym szerzej w artykułach „Dlaczego granice z Geoportalu nie zgadzają się z rzeczywistością?” oraz „To moja działka! Co zrobić, gdy nie zgadzasz się z przebiegiem granicy?”.
Stwierdzenie „płot przedstawiony na mapie to zawsze granica działki” jest po prostu błędne.
9. A co oznaczają liczby przy punktach?
Na mapie zasadniczej znajdziesz również liczby związane z wysokością terenu - rzędne wysokościowe, potocznie nazywane pikietami. Wartość przy punkcie informuje o jego wysokości w przyjętym układzie wysokościowym.
Dla osoby planującej budowę to bardzo istotna informacja. Różnica wysokości pomiędzy drogą, działką i miejscem planowanego budynku wpływa na:
- sposób posadowienia budynku,
- wysokość projektowanego terenu,
- rozwiązanie wjazdu,
- odwodnienie działki,
- przebieg kanalizacji grawitacyjnej.
Trzeba jednak pamiętać, że sama mapa zasadnicza nie zastępuje aktualnego pomiaru wykonanego na potrzeby konkretnego projektu.
10. Czy mapa zasadnicza pokazuje wszystko, co jest w terenie?
Nie. I to jedna z najważniejszych rzeczy, które warto zapamiętać. Mapa zasadnicza przedstawia dane zgromadzone w państwowych bazach prowadzonych przez ośrodki dokumentacji geodezyjnej. Bazy te są aktualizowane na podstawie materiałów przyjmowanych do państwowego zasobu.
Stan rzeczywisty nie stoi jednak w miejscu. Na działce może pojawić się:
- nowy budynek,
- nowe przyłącze,
- nowe ogrodzenie,
- nowa droga lub utwardzenie terenu.
Zanim informacja o takim obiekcie zostanie pomierzona, opracowana i wprowadzona do zasobu, może minąć trochę czasu. Dlatego: to, że czegoś nie ma na mapie, nie znaczy, że nie ma tego w terenie.
I odwrotnie: to, że coś znajduje się na mapie, nie jest automatyczną gwarancją, że element istnieje dokładnie w takim stanie i miejscu. Przy planowaniu inwestycji ma to kluczowe znaczenie.
11. Mapa zasadnicza a mapa do celów projektowych
Tu dochodzimy do pytania, które przy budowie domu pada niemal zawsze: „skoro mam mapę zasadniczą, to po co mi geodeta i mapa do celów projektowych?”. Bo to nie są te same opracowania.
Mapa zasadnicza jest wizualizacją danych zgromadzonych w bazach. Mapa do celów projektowych powstaje na potrzeby konkretnego zamierzenia i musi przedstawiać aktualny stan terenu w zakresie wymaganym dla projektu. Geodeta wykorzystuje materiały z zasobu, a następnie wykonuje pomiary terenowe i opracowuje mapę, na której projektant może oprzeć projekt zagospodarowania działki.
Dlatego wydruk mapy zasadniczej pozyskany z urzędu lub pobrany z systemu mapowego nie jest mapą do celów projektowych. Różnice opisałem szczegółowo w artykule „Pierwszy krok do budowy domu. Dlaczego zwykła mapa nie wystarczy?”.
12. Dlaczego projektant nie może po prostu wziąć mapy zasadniczej?
Bo projektant nie potrzebuje informacji „co kiedyś zostało zapisane w bazie”, tylko „jak teren wygląda dzisiaj”. A to dwie różne rzeczy. Przy projektowaniu domu znaczenie mają nie tylko sieci, ale również:
- rzeczywiste położenie budynków,
- ogrodzenia, bramy i furtki,
- chodniki i jezdnie,
- wysokości terenu,
- istniejące urządzenia,
- faktyczny sposób zagospodarowania działki.
Dlatego aktualny pomiar terenowy jest tak ważnym elementem prac geodezyjnych poprzedzających inwestycję.
13. Jak czytać mapę zasadniczą w praktyce?
Kiedy dostaniesz mapę swojej działki, nie próbuj od razu rozszyfrować każdego symbolu. Zacznij od kilku prostych pytań:
- Gdzie są granice mojej działki? Zlokalizuj działkę i jej numer.
- Gdzie znajduje się budynek? Sprawdź jego położenie względem granic.
- Jakie sieci przebiegają przez działkę? Poszukaj oznaczeń wodociągu, kanalizacji, gazu, energii i telekomunikacji.
- Jakie urządzenia są przy tych sieciach? Studzienki, zasuwy, hydranty, skrzynki.
- Co znajduje się wokół działki? Droga, chodnik, ogrodzenie, brama, rów, drzewa, sąsiednie budynki.
- Czy są informacje wysokościowe? Jeżeli tak, mogą być istotne przy planowaniu inwestycji.
Dopiero potem warto zagłębiać się w szczegółowe oznaczenia.
14. Co warto zapamiętać?
- Mapa zasadnicza pokazuje znacznie więcej niż mapa ewidencyjna.
- Znajdziesz na niej sieci uzbrojenia terenu (GESUT) i obiekty topograficzne (BDOT500).
- Litery, liczby i symbole przy przewodach oraz urządzeniach mają konkretne znaczenie.
- Ogrodzenie nie musi pokrywać się z granicą działki.
- Brak elementu na mapie nie oznacza, że nie ma go w terenie.
- Mapa zasadnicza to nie to samo co mapa do celów projektowych.
- Przy inwestycji liczy się nie tylko treść mapy, ale aktualny stan w terenie.
